ThermoCooler HP

Integrerad kylvärmepump med steglös kyl- och värmeeffekt

Den reversibla värmepumpen ThermoCooler HP går att integrera i våra Envistar Top- och Envistar Flex-aggregat.

Varför välja ThermoCooler HP?

ThermoCooler HP är en optimal integrerad kylvärmepump till Envistar-serien.

Kylvärmepumpens alla delar finns inbyggda i en moduldel som placeras i luftbehandlingsaggregatet. Detta medför att du får en totallösning för värmning av ventilationsluft och komfortkyla i ett aggregat. Eftersom allt är integrerat i luftbehandlingsaggregatet behövs varken eftervärmningsbatteri, shuntgrupper eller kylinstallationer utomhus. Detta leder också till kortare
tider för projektering och installation samt förenklad samordning i byggnationen.

Kylvärmepumpen ThermoCooler HP tillsammans med rotorn kan nå en torr temperaturverkningsgrad över 90 %.

ThermoCooler HP – Smart ventilation skapar nya möjligheter

7 storlekar till Envistar Top

Luftflöde: 0,25–2,80 m³/s
Kyleffekt: 3–49 kW

14 storlekar till Envistar Flex

Luftflöde: 0,25–10,4 m³/s
Kyleffekt: 3–49 kW

Högt EER och COP

EER upp till 6,0 i kylfallet
COP 6–15 i värmefallet

CE-märkt

Komplett CE-märkt kyl- och värmeinstallation

Kostnadseffektiv

Låg installations- och driftskostnad samt energianvändning

IV Produkt Cloud

Kan styras och övervakas via molntjänst

Easy Access

Korta bygglängder för enkel intransport och mindre installationsutrymmen

Variabla luftflöden

Optimal för stora variabla luftflöden VAV

Frigör takytor

Kräver inga installationer utomhus

Utan avfrostning

Behöver ingen avfrostning

Flödesområden för Envistar Top med ThermoCooler HP

m³/hm³/s


	Ekodesign-flöde Tekniskt maxflöde	Kylvärmepump
28
22
17
12
10
09
06
	m³/s 0.0 0.5 1.0 1.5 2.0 2.5 3.0

Flödesområden för Envistar Flex med ThermoCooler HP

m³/hm³/s


	Ekodesign-flöde Tekniskt maxflöde	Kylvärmepump
1280
1080
980
850
740
600
480
400
360
300
240
190
150
100
	m³/s 0.0 2.0 4.0 6.0 8.0 10.0 12.0

Filtrera inom ThermoCooler HP

m³/hm³/s

Jämför

Visa alla storlekar

Envistar Top med roterande värmeväxlare och ThermoCooler HP

Luftflöde

Min:0.25m³/s

Max:3m³/s

Envistar Flex med roterande värmeväxlare och ThermoCooler HP

Luftflöde

Min:0.25m³/s

Max:11.46m³/s

Tekniska dataförThermoCooler HP

Här hittar du mått och vikt samt prestanda- och effektuppgifter för ThermoCooler HP .

m³/hm³/s

Storlek	Kylåtervinning	Mått (mm)			Vikt (kg)	Systemspänning
Storlek	Kylåtervinning	Bredd	Höjd	Längd	Vikt (kg)	Systemspänning
100-2V	-	1360	1090	790	220	400VAC
100-4V	Ja	1360	1090	-	-	400VAC
150-2V	-	1460	1470	790	260	400VAC
150-4V	Ja	1460	1470	-	-	400VAC
190-2V	-	1740	1470	790	290	400VAC
190-4V	Ja	1740	1470	-	-	400VAC
240-2V	-	1740	1686	790	310	400VAC
240-4V	Ja	1740	1686	-	-	400VAC
300-2V	-	1956	1686	790	370	400VAC
300-4V	Ja	1956	1686	-	-	400VAC
360-1V	-	1956	2060	890	425	400VAC
360-2V	-	1956	2060	890	425	400VAC
400-1V	-	1740	2060	890	400	400VAC
400-2V	-	1740	2060	890	400	400VAC
400-4V	Ja	1740	2060	-	-	400VAC
480-2V	-	2330	2060	890	510	400VAC
480-4V	Ja	2330	2060	-	-	400VAC
600-2V	-	2540	2270	890	630	400VAC
740-2V	-	2820	2675	890	740	400VAC
850-2V	-	2900	2935	890	790	400VAC
980-2V	-	3200	3085	890	900	400VAC
1080-2V	-	3340	3195	890	1260	400VAC
1280-2V	-	3520	3375	890	1380	400VAC

Tekniska data för relaterade produkter

Dokumentation förThermoCooler HP

Här hittar du generell dokumentation för den här produktserien. Ladda ner de senaste versionerna av produktbroschyrer, bruksanvisningar, certifikat och andra dokument.

Ditt aggregat

Om du letar efter information om ditt aggregat, sök med ordernumret.

Sök

Dokument	Dokumenttyp	Språk	Version
Broschyr ThermoCooler HP	Broschyr	Svenska	1	2024-04
Drift och skötsel ThermoCooler HP	Drift och skötsel	Svenska	04	2024-05
Monteringsinstruktion Envistar Flex	Monteringsinstruktion	Svenska	06	2024-10
Monteringsinstruktion Envistar Top	Monteringsinstruktion	Svenska	04	2023-11
BACnet addresses for ThermoCooler, examples	Konfiguration och inställningar	Engelska	-	-
Modbus adresser ThermoCooler, exempel	Konfiguration och inställningar	Engelska	-	-
EPD Miljövarudeklaration – ThermoCooler HP	Certifikat, intyg och deklarationer	Svenska/Engelska/Tyska/Norska/Danska	-	2025

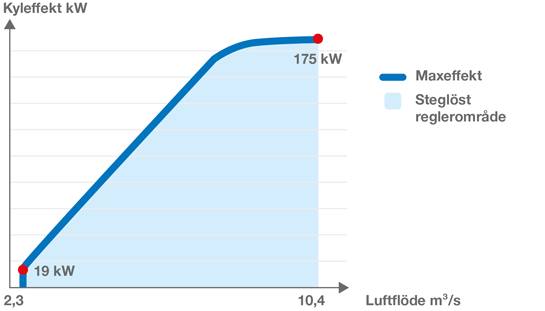

Diagrammet visar arbetsområdet för ThermoCooler HP i den största storleken 1280.

Steglös reglering

Vissa byggnader har stora variationer i luftflödet samtidigt som kraven på noggrann reglering av tilluftstemperaturen är höga. ThermoCooler HP möter kraven genom steglös reglering av kyl- och värmeeffekt via frekvensomformare.

Fördelar med steglös reglering är:

Lågt minflöde
Bästa reglerbarhet

Frigör tak- och golvyta med toppanslutet

För ett behagligt inomhusklimat installeras ofta luftbehandlingsaggregat i kombination med kylaggregat på byggnadens takyta. Genom att i stället integrera ThermoCooler HP kan takytan användas till något betydligt trevligare än installationer.

ThermoCooler HP finns även till våra Envistar Top-serie, som sparar golvyta. Ett exempel vid en nybyggnation visar att besparingen är så mycket som 20 kvm när tre toppanslutna aggregat installeras jämfört med ett gavelanslutet.

Den totala byggkostnaden har potential att bli väsentligt lägre, alternativt skapar möjlighet för mer uthyrningsbar yta.

Se filmen om toppanslutna Envistar Top med kylvärmepumpen ThermoCooler HP

Enkel intransport av Envistar Flex
med ThermoCooler HP

Tack vare smarta lösningar för delning av den roterande värmeväxlaren och kylvärmepumpen ThermoCooler HP transporteras detta stora aggregat enkelt in genom en vanlig dörr. Se filmen för att få veta hur det gick till och få några smarta tips på vägen!

Luftflöde: 4,5 m³/s
Aggregatmått (färdigmonterat): B 2220 x H 2465 x L 3760 mm
Delas i: 11 moduler
Dörrmått: 2100 x 900 mm

Läs mer om Easy Access

Full kontroll med IV Produkt Cloud

IV Produkt Cloud är en molntjänst till våra luftbehandlingsaggregat med integrerad styr, där du och dina kollegor får möjlighet att hålla koll på era anläggningar oavsett var ni befinner er.
